1、產品概述

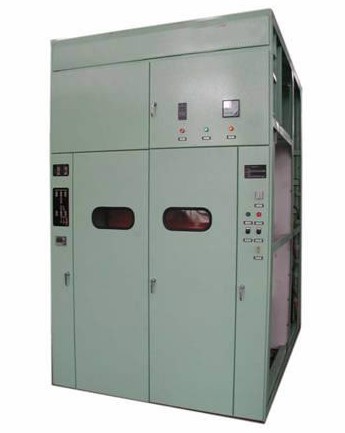

JYN1—40.5交流金屬封閉間隔移開式開關柜(以下簡稱開關柜)系三相交流50Hz戶內裝置的金屬封閉式開關設備，是用于發電廠，變電所中系統額定電壓40．5kV，額電****電流為1600A的單母線或單母線分段的成套配電裝置。本開關柜具防止誤操作斷路器，防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地線送電和防止誤人帶電間隔(簡稱：“五防”功能)。
本產品符合GB3906《3~35kV交流金屬封閉式開關設備》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控制設備標準》。 |
|
|
|
2、型號及含義 |
J Y N 1—40.5 □-□□
額定短路開斷電流（kA）
額定電流（A）
額定電壓（kV）
設計序號
戶內
移開式（手車式）
金屬鎧裝式
3、正常使用條件
3.1 環境溫度： -15℃~ +40℃；
3.2 海拔高度： 2000m及以下；
3.3 濕度條件：
日平均值不大于95%，水蒸氣壓力日平均值不超過2.2kPa；
月平均值不大于90%，水蒸氣壓力月平均值不超過1.8kPa。
3.4 地震烈度： 不超過8度；
3.5 沒有腐蝕性或可燃性氣體等明顯污染的場所。
注：超過上述正常使用條件時，用戶可與本公司協商。
4、主要技術參數
|
名稱 |
單位 |
數據 |
|
額定電壓 |
kV |
40.5 |
|
額定電流
|
主母線的額定電流 |
A |
630、1250、1600 |
|
配用斷路器的額定電流 |
630、1250、1600、2000 |
|
額定絕緣水平 |
1min工頻耐受電壓，
極間、極地間/斷口間 |
kV |
95 |
|
雷電沖擊耐受電壓（峰值），
極間、極地間/斷口間 |
185 |
|
輔助回路、控制回路的工頻耐受點壓 |
V/1min |
2000 |
|
額定頻率 |
Hz |
50 |
|
額定短路開斷電流 |
kA |
20、25、31.5 |
|
額定短時耐受電流/額定短路持續時間 |
kA/4s |
20、25、31.5 |
|
額定峰值耐受電流 |
kA |
50、63、80 |
|
額定短路關合電流 |
50、63、80 |
|
控制回路額定電壓 |
V |
DC:110 220 AC:110 220 |
|
防護等級 |
|
IP2X |
|
外形尺寸 |
寬*深*高 |
mm |
1818*2400*2925 |
|
重量 |
斷路器柜 |
kg |
1800 |
|
